Exadataをフル活用しよう！性能をさらに引き上げるチューニング方法(HASH結合編)

Exadata チューニング

アシストの笠原です。

ExadataのSQLチューニングをトピックにしたブログも第3回となり、今回で最後となりました。

Exadataをフル活用しよう！性能をさらに引き上げるチューニング方法(Smart Scan 編)
Exadataをフル活用しよう！性能をさらに引き上げるチューニング方法(パラレルクエリー編)
Exadataをフル活用しよう！性能をさらに引き上げるチューニング方法(ハッシュ結合編)　★本記事★

第1回ではフルスキャンと索引スキャンの使い分け、第2回ではパラレルクエリーで更なる高速化を目指す方法をご紹介しました。最後は、表の結合方法に関わるチューニングポイントをご紹介し、実際に検証して効果を見ていきます。

DWH/BI/大規模バッチ処理内の表結合は、Nested Loops結合ではなく、HASH結合へ変更

Exadataでは通常のOracleよりも索引が必要なケースが少ないため(第1回参照)、表同士の結合は表もしくは索引のフルスキャン同士の結合となります。また、フルスキャンはパラレルクエリーによってアクセスするようにチューニングします。(第2回参照)

今回のトピックは、複数の表を結合する際のチューニングの考え方です。
少量データ同士の結合では、逐次処理を行うNested Loops結合が好ましいのですが、それ以外は一括処理を行うHASH結合の方がパフォーマンスが向上しやすくなります。Exadataでは、少量データ同士の結合以外は基本的にHASH結合に変更することをお奨めしています。

結合方法の違い

そもそも、Nested Loops結合とHASH結合はどのようなものか見ていきましょう。

Nested Loops結合は少量のデータを結合することが得意

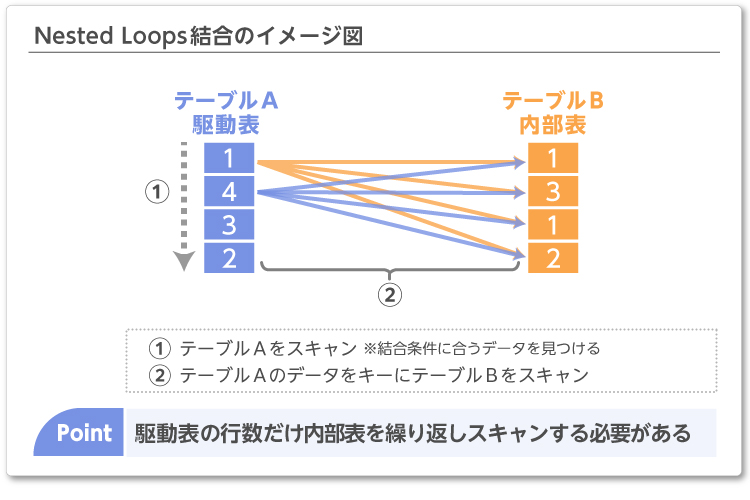

Nested Loops結合は、駆動表から1行データを取り出し、条件に合うデータを内部表から検索する結合方法です。そのため、駆動表のデータが少量の場合に効果的な結合方法となります。

通常は索引を使って少量のデータを範囲検索しますが、Exadataにおいてはフルスキャンで大量データ同士の検索を行うと、内部表をスキャンする回数が膨大になってしまい、Exadataであっても性能が出ない結果となり得ます。

HASH結合は大量のデータを結合する場合に有効

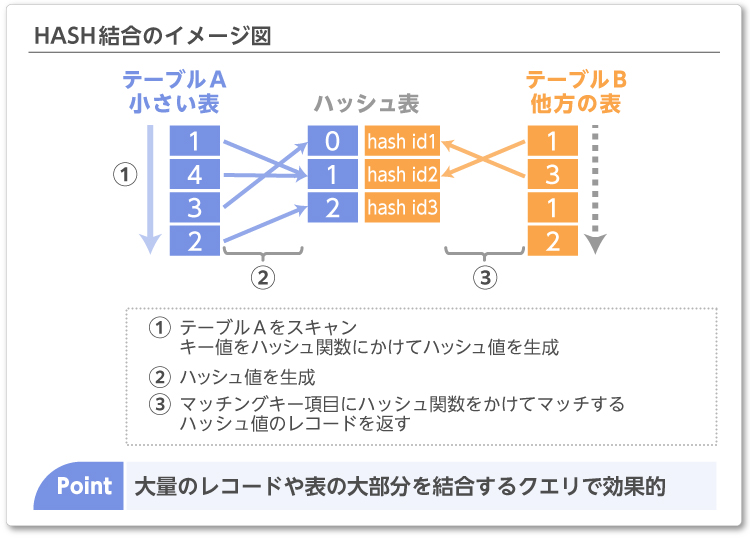

HASH結合は、駆動表を1度スキャンし、ハッシュ表を内部的に構築します。
そのあと、内部表を1度スキャンし、ハッシュ表と突き合わせる動作になります。

データ量の少ない表(上記例の左側の表)にアクセスし、WHERE条件にあうデータをハッシュ表(上記例の中央の表)をセッションのプライベートメモリ(PGA)に構築します。
内部表を1回スキャンする際、ハッシュ表とデータを突き合わせて結合しますので、全体的にディスクIOの回数を抑制することができます。

WHERE句の条件に「=」の等価条件がある必要はありますが、データ量が多い場合は、外部表と条件に合うデータがあるか毎回内部表に繰り返しアクセスするNested Loops結合よりも効率的な結合方法です。

結合の基本方針

　□ NESTED LOOPS結合からHASH結合への変更を検討する
　□ ２つの結合方法の違い

結合の種類	有効なシーン	条件
HASH	結合結果が大量	結合条件が等価のみ使用可能
NESTED LOOP	結合結果が少量	大規模な表に索引が必要

Exadataでは表または索引の フルスキャン同士の結合が有効 です。
少量なデータ同士の結合以外はHASH結合へ誘導しましょう。

実際に検証してみた

Nested Loops結合の処理時間

それでは、実際に結合方法によるパフォーマンスの変化を見ていきたいと思います。

検証にあたって用意したデータは Smart Scan編と同様の構成です。約7億件(5Gバイト)、約1億5千万件(2.7Gバイト)のデータを持つ2つの表を用意しました。

　
　TABLE_NAME     NUM_ROWS      TBL SIZE(GB)
　-------------- ------------  -------------
　ORDER_ITEMS       716651816     5.38645935
　ORDERES           142979000     2.77339935

これらの表を結合し、1179件のデータが合致するSQLを実行してみます。
元表に対して非常に少ない件数のデータを抽出するため、非Exadata環境を想定した場合、索引を使用したNested Loops結合が向いていると考えられます。

　
　SQL> SELECT /*+ USE_NL(o,oi) INDEX(o,ORDER_ID_PK) */ COUNT(order_total) FROM orders o , order_items oi
　WHERE   o.order_id = oi.order_id and
　        o.order_id between 90000000 and 140000000 and
　        o.order_date between to_date('2012-5-01','YYYY-MM-DD') and to_date('2021-05-31','YYYY-MM-DD') and
　        oi.dispatch_date  between to_date('2012-5-01','YYYY-MM-DD') and to_date('2021-05-31','YYYY-MM-DD');
　
　COUNT(ORDER_TOTAL)
　------------------
　              1179
　
　Elapsed: 00:03:13.48         ←SQLの処理時間は処理時間 3分13秒
　
　Execution Plan                    ←SQLの実行計画
　----------------------------------------------------------
　Plan hash value: 1563008460
　
　--------------------------------------------------------------------------------------------------------------------------------
　| Id  | Operation                                      | Name          | Rows  | Bytes | Cost (%CPU)| Time     | Pstart| Pstop |
　--------------------------------------------------------------------------------------------------------------------------------
　|   0 | SELECT STATEMENT                               |               |     1 |    37 |   233K  (1)| 00:00:10 |       |       |
　|   1 |  SORT AGGREGATE                                |               |     1 |    37 |            |          |       |       |
　|*  2 |   FILTER                                       |               |       |       |            |          |       |       |
　|   3 |    NESTED LOOPS                                |               |  9789 |   353K|   233K  (1)| 00:00:10 |       |       |　←Nested Loopsが選択されている
　|   4 |     NESTED LOOPS                               |               | 19264 |   353K|   233K  (1)| 00:00:10 |       |       |
　|   5 |      PARTITION HASH ALL                        |               |  9632 |   206K|   185K  (1)| 00:00:08 |     1 |    32 |
　|   6 |       TABLE ACCESS BY LOCAL INDEX ROWID BATCHED| ORDERS        |  9632 |   206K|   185K  (1)| 00:00:08 |     1 |    32 |
　|   7 |        SORT CLUSTER BY ROWID                   |               |  9632 |       |   176K  (1)| 00:00:07 |       |       |
　|*  8 |         INDEX RANGE SCAN                       | ORDER_ID_PK   |  9632 |       |   176K  (1)| 00:00:07 |     1 |    32 |
　|*  9 |      INDEX RANGE SCAN                          | ITEM_ORDER_IX |     2 |       |     3   (0)| 00:00:01 |       |       |
　|* 10 |     TABLE ACCESS BY GLOBAL INDEX ROWID         | ORDER_ITEMS   |     1 |    15 |     5   (0)| 00:00:01 | ROWID | ROWID |
　--------------------------------------------------------------------------------------------------------------------------------

上記の結果を比較元としましょう。続いてハッシュ結合に変更してみます。

HASH結合の処理時間

結合方法を強制するためには、USE_HASHヒントをSQLに埋め込んで実施します。

　
　SQL> SELECT /*+ USE_HASH(o,oi) FULL(oi)*/ COUNT(order_total) FROM orders o , order_items oi
　WHERE   o.order_id = oi.order_id and
　        o.order_id between 90000000 and 140000000 and
　        o.order_date between to_date('2012-5-01','YYYY-MM-DD') and to_date('2021-05-31','YYYY-MM-DD') and
　        oi.dispatch_date  between to_date('2012-5-01','YYYY-MM-DD') and to_date('2021-05-31','YYYY-MM-DD');
　
　COUNT(ORDER_TOTAL)
　------------------
　              1179
　
　Elapsed: 00:00:27.25        ←SQLの処理時間は処理時間 27秒
　
　Execution Plan
　----------------------------------------------------------
　Plan hash value: 3668956807
　
　-------------------------------------------------------------------------------------------------------------
　| Id  | Operation                     | Name        | Rows  | Bytes | Cost (%CPU)| Time     | Pstart| Pstop |
　-------------------------------------------------------------------------------------------------------------
　|   0 | SELECT STATEMENT              |             |     1 |    37 |   297K  (3)| 00:00:12 |       |       |
　|   1 |  SORT AGGREGATE               |             |     1 |    37 |            |          |       |       |
　|*  2 |   FILTER                      |             |       |       |            |          |       |       |
　|   3 |    PARTITION HASH ALL         |             |  9789 |   353K|   297K  (3)| 00:00:12 |     1 |    32 |
　|*  4 |     HASH JOIN                 |             |  9789 |   353K|   297K  (3)| 00:00:12 |       |       |　
←HASHが選択されている
　|*  5 |      TABLE ACCESS STORAGE FULL| ORDERS      |  9632 |   206K|   100K  (3)| 00:00:04 |     1 |    32 |
　|*  6 |      TABLE ACCESS STORAGE FULL| ORDER_ITEMS |  5745K|    82M|   196K  (3)| 00:00:08 |     1 |    32 |
　-------------------------------------------------------------------------------------------------------------

実行時間は27秒。Nested Loops結合より 7倍高速化しました！

HASH結合&パラレルクエリーの処理時間
※これまでの全てのTipsをフル活用

HASH結合により大幅に高速化しました。
改めて実行計画を確認すると2つの表は全表スキャンをしていました。

　
　-------------------------------------------------------------------------------------------------------------
　| Id  | Operation                     | Name        | Rows  | Bytes | Cost (%CPU)| Time     | Pstart| Pstop |
　-------------------------------------------------------------------------------------------------------------
　|   0 | SELECT STATEMENT              |             |     1 |    37 |   297K  (3)| 00:00:12 |       |       |
　|   1 |  SORT AGGREGATE               |             |     1 |    37 |            |          |       |       |
　|*  2 |   FILTER                      |             |       |       |            |          |       |       |
　|   3 |    PARTITION HASH ALL         |             |  9789 |   353K|   297K  (3)| 00:00:12 |     1 |    32 |
　|*  4 |     HASH JOIN                 |             |  9789 |   353K|   297K  (3)| 00:00:12 |       |       |
　|*  5 |      TABLE ACCESS STORAGE FULL| ORDERS      |  9632 |   206K|   100K  (3)| 00:00:04 |     1 |    32 |
　|*  6 |      TABLE ACCESS STORAGE FULL| ORDER_ITEMS |  5745K|    82M|   196K  (3)| 00:00:08 |     1 |    32 |
　-------------------------------------------------------------------------------------------------------------

全表走査をする場合、Exadataではパラレル機能を利用できることを第2回でご紹介しました。
ということで、更にパラレルクエリー化して改善できるか確認します。

　
　SQL> SELECT /*+ USE_HASH(o,oi) FULL(oi) PARALLEL(4)*/ COUNT(order_total) FROM orders o , order_items oi
　WHERE   o.order_id = oi.order_id and
　        o.order_id between 90000000 and 140000000 and
　        o.order_date between to_date('2012-5-01','YYYY-MM-DD') and to_date('2021-05-31','YYYY-MM-DD') and
　        oi.dispatch_date  between to_date('2012-5-01','YYYY-MM-DD') and to_date('2021-05-31','YYYY-MM-DD');
　
　
　COUNT(ORDER_TOTAL)
　------------------
　              1179
　
　Elapsed: 00:00:10.92        ←SQLの処理時間は処理時間 10秒
　
　Execution Plan
　----------------------------------------------------------
　Plan hash value: 2847314721
　
　-------------------------------------------------------------------------------------------------------------------------------------------------
　| Id  | Operation                            | Name        | Rows  | Bytes | Cost (%CPU)| Time     | Pstart| Pstop |    TQ  |IN-OUT| PQ Distrib |
　-------------------------------------------------------------------------------------------------------------------------------------------------
　|   0 | SELECT STATEMENT                     |             |     1 |    37 | 82490   (3)| 00:00:04 |       |       |        |      |            |
　|   1 |  SORT AGGREGATE                      |             |     1 |    37 |            |          |       |       |        |      |            |
　|*  2 |   PX COORDINATOR                     |             |       |       |            |          |       |       |        |      |            |
　|   3 |    PX SEND QC (RANDOM)               | :TQ10001    |     1 |    37 |            |          |       |       |  Q1,01 | P->S | QC (RAND)  |
　|   4 |     SORT AGGREGATE                   |             |     1 |    37 |            |          |       |       |  Q1,01 | PCWP |            |
　|*  5 |      FILTER                          |             |       |       |            |          |       |       |  Q1,01 | PCWC |            |
　|*  6 |       HASH JOIN                      |             | 10182 |   367K| 82490   (3)| 00:00:04 |       |       |  Q1,01 | PCWP |            |
　|   7 |        JOIN FILTER CREATE            | :BF0001     |  9632 |   206K| 27927   (3)| 00:00:02 |       |       |  Q1,01 | PCWP |            |
　|   8 |         PART JOIN FILTER CREATE      | :BF0000     |  9632 |   206K| 27927   (3)| 00:00:02 |       |       |  Q1,01 | PCWP |            |
　|   9 |          PX RECEIVE                  |             |  9632 |   206K| 27927   (3)| 00:00:02 |       |       |  Q1,01 | PCWP |            |
　|  10 |           PX SEND BROADCAST          | :TQ10000    |  9632 |   206K| 27927   (3)| 00:00:02 |       |       |  Q1,00 | P->P | BROADCAST  |
　|  11 |            PX BLOCK ITERATOR         |             |  9632 |   206K| 27927   (3)| 00:00:02 |     1 |    32 |  Q1,00 | PCWC |            |
　|* 12 |             TABLE ACCESS STORAGE FULL| ORDERS      |  9632 |   206K| 27927   (3)| 00:00:02 |     1 |    32 |  Q1,00 | PCWP |            |
　|  13 |        JOIN FILTER USE               | :BF0001     |    19M|   282M| 54552   (3)| 00:00:03 |       |       |  Q1,01 | PCWP |            |
　|  14 |         PX BLOCK ITERATOR ADAPTIVE   |             |    19M|   282M| 54552   (3)| 00:00:03 |:BF0000|:BF0000|  Q1,01 | PCWC |            |
　|* 15 |          TABLE ACCESS STORAGE FULL   | ORDER_ITEMS |    19M|   282M| 54552   (3)| 00:00:03 |:BF0000|:BF0000|  Q1,01 | PCWP |            |
　-------------------------------------------------------------------------------------------------------------------------------------------------

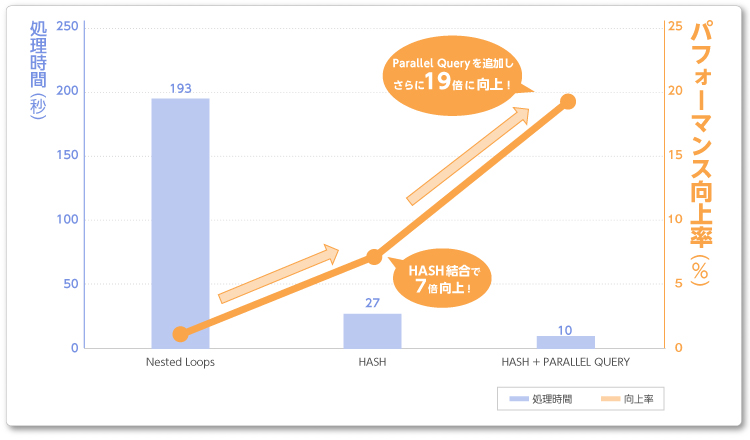

最終的に、処理時間は10秒となり、Nested Loops結合のみの時よりも約19倍高速化しました！

Exadata チューニング

最後に

第3回の記事はいかがでしたでしょうか。
今回ご紹介した内容はExadata環境でのSQLチューニングの基本的な考え方となりますが効果は絶大でしたね。
最後は第1回～第3回まででご紹介した方法を全て駆使しSQLのパフォーマンスを改善することができました。

ExadataでのSQLチューニングの基本について理解が深まれば幸いです。今後も、Exadataに関連する様々な情報をお伝えしていきます。
よろしくお願いします。
